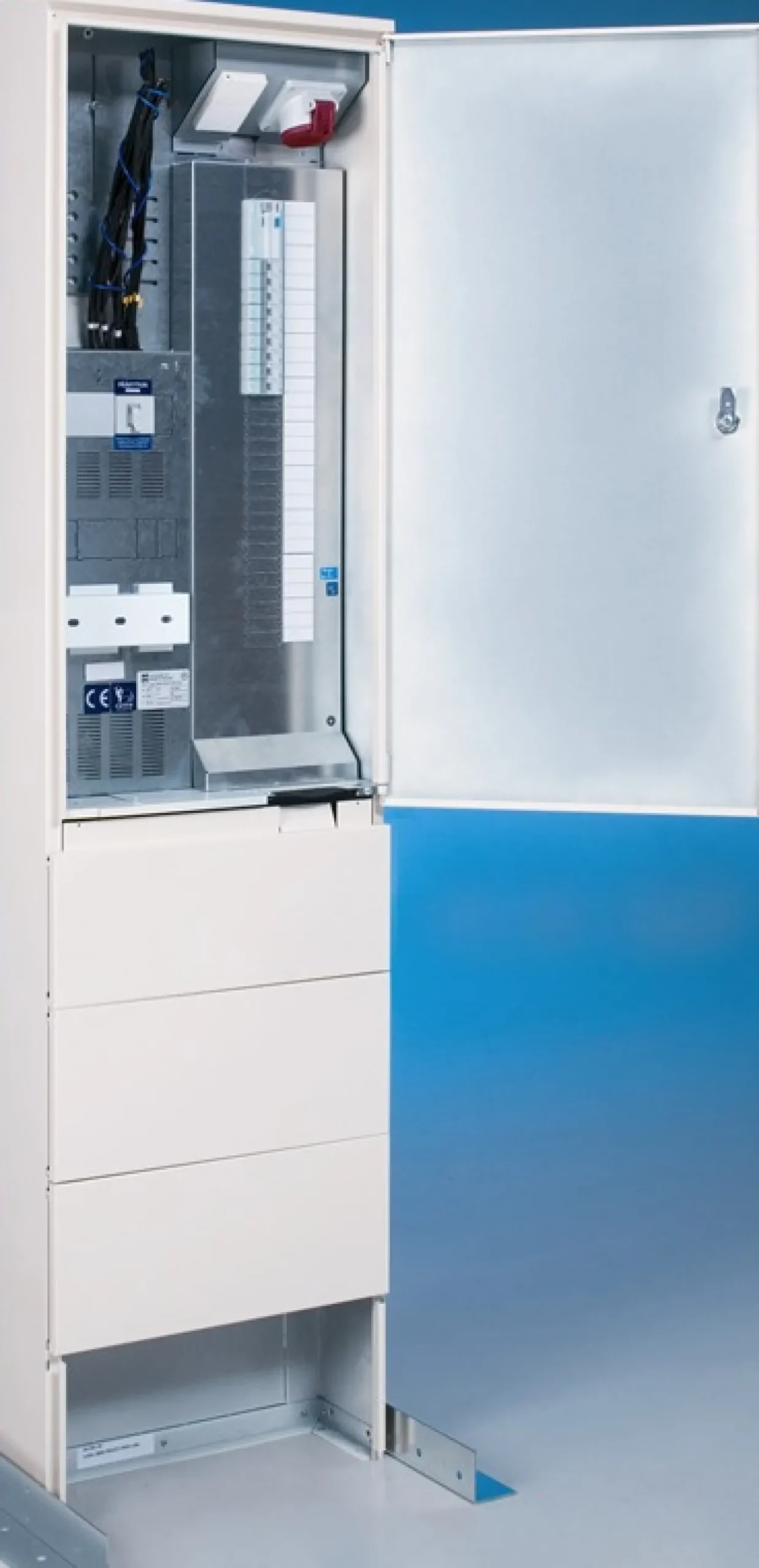

Mittauskeskus UTU Collie 3806 P 63/2T+PR V JAL

Omakotitalojen ja muiden pienkiinteistöjen mittauskeskus kiinteällä jalustalla. Soveltuu myös työmaa-aikaiseen sähkönkäyttöön. Nimellisjännite 400 V. Nimellisvirta 50A. Nollaliitin Al 50 / Cu 35. Johdonsuojakatkaisijat C-käyrällä. Tariffinohjaussulake 10A. Päävarokkeet 3x63A -varokepesät.

Kaapeleiden liittäminen tapahtuu aina alakautta. Kaapelin max. poikkipinta on 50 mm2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1×48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2×38, 1×23 sekä 1×23/29 mm. Lähtöosassa on multilaippa 15×20 mm + 1×30 mm. Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Pinta-asennuksessa keskus kiinnitetään suoraan seinäpinnalle.

2-tariffikeskus yhdellä mittariristikolla. IP34. Pinta-asennukseen kiinteällä jalustalla. 2-osainen suko-pistorasia ja 3-vaih. 16A:n pistorasia joka on suojattu 30 mA vikavirtasuojakytkimellä, johdonsuojakatkaisijoita 6 kpl. Lev. 450 x Kork. 1750 x Syv. 160 mm.
